M形/G形 配管部品 - 特長

GC配管部品

M形・G形ジョイントとは

M形・G形ジョイントとは

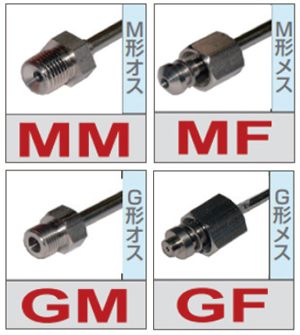

島津ガスクロマトグラフに使用される配管のジョイントには、大別してＭ形とＧ形とがあります。いずれも、パイプの先に熔接（または、ロウ付け）されたニップルとソケットを突き合わせ、ソケットの雄ネジとニップルに付随するナットで締結します。

M形 金属面同士を圧接する方式（メタルコンタクト形）で、ガスクロマトグラフ内外の主要な配管の接続に用います。
G形 間にゴムなどのガスケットを挟んで締めつける方式（ガスケット形）で、主に SUS カラムの接続に用いられます。

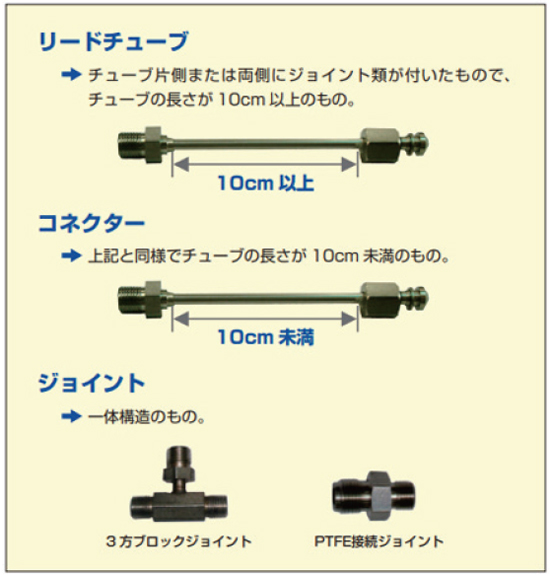

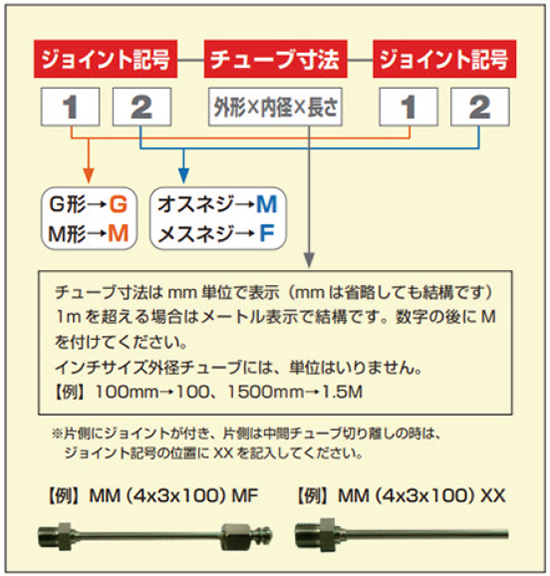

表記方法 / ステンレス配管種類

  • 表記方法 / ステンレス配管種類
  • 表記方法 / ステンレス配管種類
